Arduino IDE安裝完成

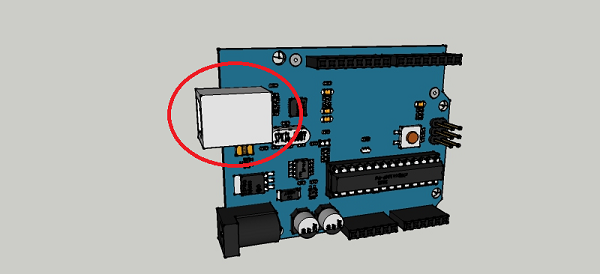

接下來將JRQ與PC連接(上圖1 紅圈處為USB接頭)
每套機器人都有附贈一條USB線
一頭是常見USB(Type A)另一頭比較方(Type B)如下圖
圖2 圖片來源:tripletalk.fishman.com
Type A接上已安裝Arduino IDE之電腦
Type B接上JRQ USB接頭(如圖1)
此時JRQ Arduino板子電源LED會亮起
表示由電腦供電的+5V啟動了JRQ Arduino

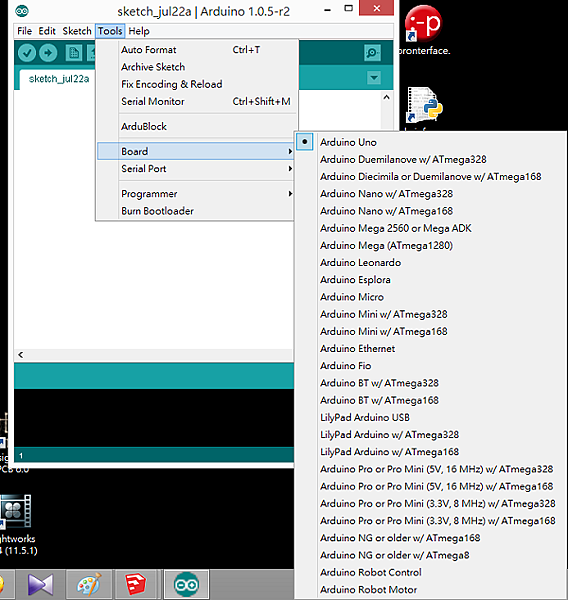

在Arduino IDE Tools>Board選擇 Arduino Uno

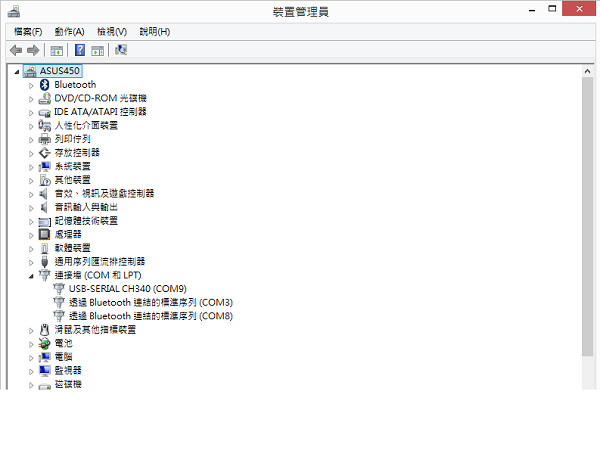

打開"裝置管理員" >連接埠(COM & LPT) > CH340(Arduino)在COM9
每台電腦可能不同，依裝置管理員顯示為主

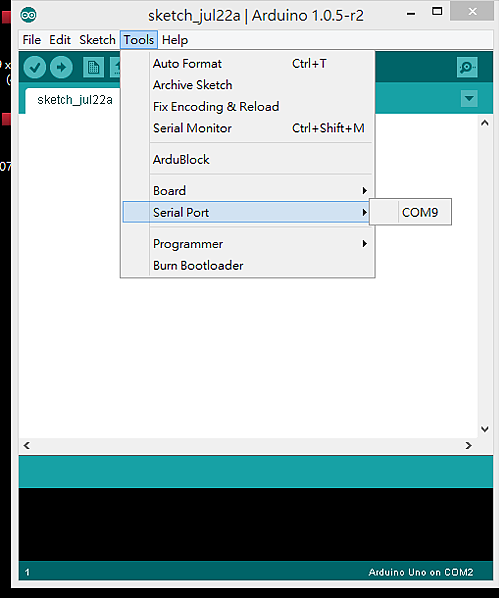

在Arduino IDE Tools>Serial Port選擇 COM9(配合裝置管理員)
如此就完成了JRQ與電腦連結的工作了
接下來所寫好的程式
就可以直接傳送到JRQ執行 :>
