Elementary-03-start

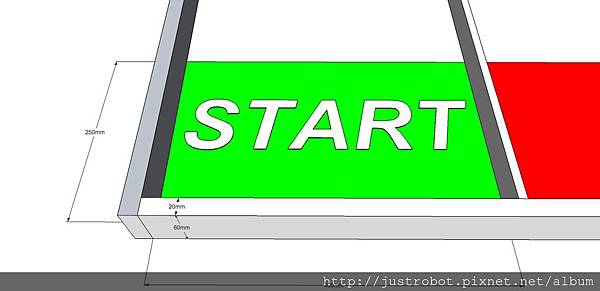

這是出發區及相關尺寸

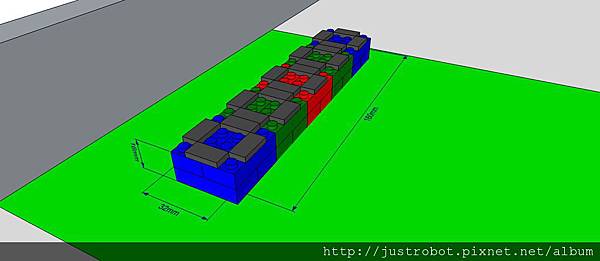

出發前機器人要裝載5個顏色物件

至少需約16cm*3.2cm

Elementary-6-object

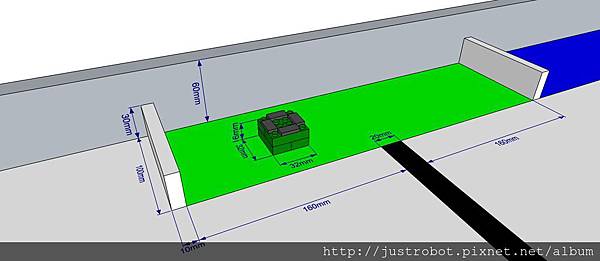

接著來到分類區

Elementary-04-bin dim

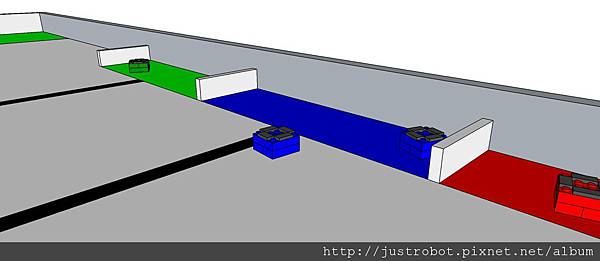

把顏色物件放置到相同顏色的分類區

放對一個10分

全部放對再加10分

這關最高60分

Elementary-9



每一回合開始

顏色物件數量與排序是隨機

分類區的排序位置也是隨機

這應該是WRO 2013國小組任務的重點

Elementary-8

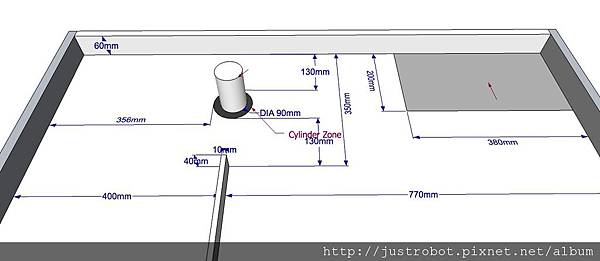

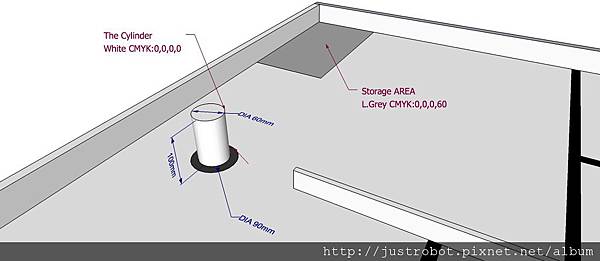

接著將白色圓筒推到灰色區域內

放心地撞吧！圓筒離開黑圈圈有10分





Elementary-7



灰色區域內～圓筒必須站立得10分 沒站立5分

Elementary-04-cylin

接著是障礙區

左右邊空間不對稱



Elementary-05-Hurdle-1

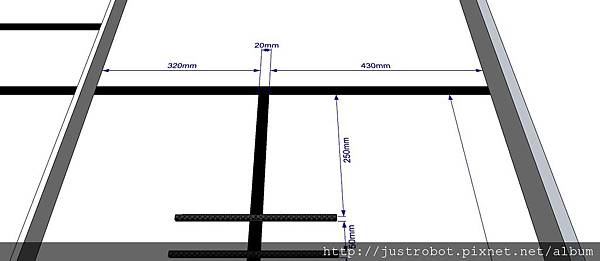

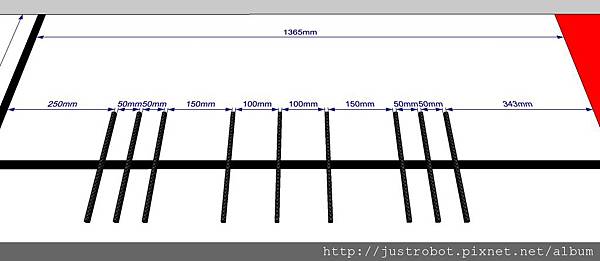

障礙每一條由Brick 1x16 x2支組成

與2009國中組障礙有點像



Elementary-05-Hurdle-2

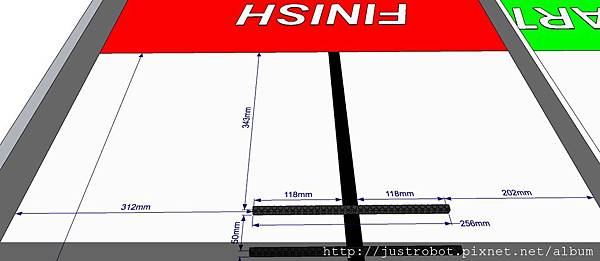

障礙寬度約25.6cm要筆直走完需要技巧

有走完障礙10分



Elementary-05-Hurdle-3

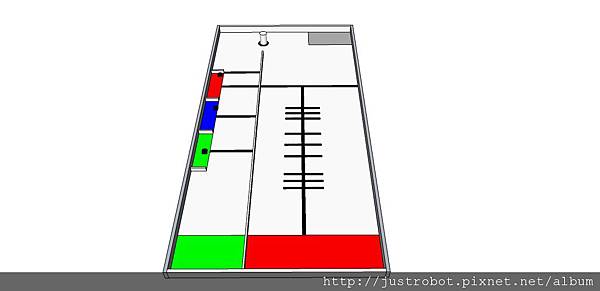

全景圖

Elementary-01



各部說明圖

Elementary-02-Dim



最終規則請以競賽官網公佈為主

有需要中文規則（翻譯版）的朋友

請按 連結    編譯校稿後統一寄出
